V rámci výstavby obytného komplexu Seeblick Wilen ve Švýcarsku byly použity vysoce odolné geotermální sondy GEROtherm® DUPLEX-REX, které jsou ideální pro oblasti s výskytem plynu v podloží.

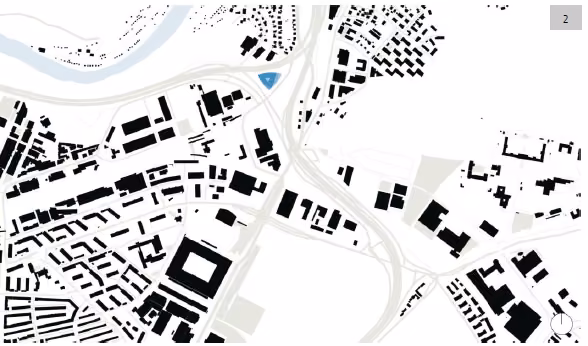

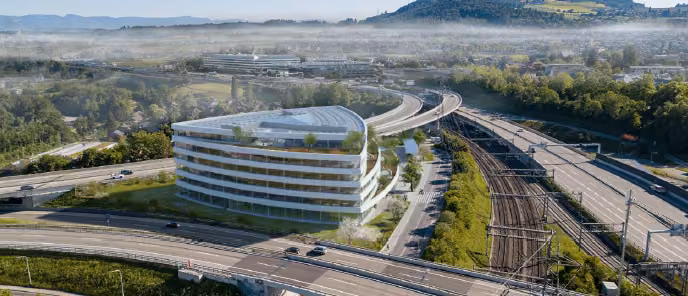

Poutavá architektura usazená do výrazně viditelného místa na dopravním uzlu Wankdorf — to je inovativní projekt BERN 131 — komplex budov do tvaru pravidelného obloukového trojúhelníku. Tento moderní architektonický počin spojuje pokrokový design, vynikající dostupnost a nejmodernější technologie pro šetrné a úsporné vytápění i chlazení.
Klíčovou roli zde hrají geotermální vrty vystrojené sondami GEROtherm® , které zajišťují efektivní výměnu energie mezi budovou a zemí. O odolnosti těchto sond proti podzemním plynům jsme již psali v minulém článku.
Adresa: Stauffacherstrasse 131, 3014 Bern, Švýcarsko, www.bern131.ch
Projekt: Výstavba office komplexu BERN 131 Investor: Swiss Prime Site Architekt: Atelier 5 + Amstein + Walthert Bern AG Developer a generální dodavatel: Losinger Marazzi AG Realizace vrtů: Geotherm AG Dodavatel geotermálních sond: HakaGerodur AG
Projekt BERN 131 byl navržen s důrazem na udržitelnost a maximální využití přírodních zdrojů energie. Bylo zde realizováno celkem 50 vrtů o hloubce 165 metrů. Tyto vrty, umístěné pod základovou deskou budovy, poskytují v zimním období až 280 kW tepelného výkonu. V letních měsících se nadbytečné teplo z budovy ukládá zpět do podzemí, které slouží jako přírodní akumulátor tepla pro další zimní sezónu.
Díky systému pasivního chlazení se budova dokáže efektivně chladit bez nadměrné spotřeby elektrické energie. Tento inovativní koncept minimalizuje uhlíkovou stopu a snižuje celkovou energetickou náročnost provozu objektu i v letních měsících.
Co znamená samotný pojem freecooling v souvislosti s tepelným čerpadlem země voda? Free cooling nebo též v překladu volné či pasivní chlazení znamená chlazení využívající čistě jen teplotu ve vrtech bez zapojení kompresorového okruhu tepelného čerpadla s chladivem. Pro využití pasivního chlazení tak stačí využít standardní geotermální vrt pro tepelné čerpadlo a přídavný modul obsahující tepelný výměník glykol-voda, protože vrtem cirkuluje nemrznoucí teplonosná směs vody a glykolu, zatímco v napojené soustavě to je otopná/chladicí voda. Dále obsahuje dle složitosti jedno oběhové čerpadlo na straně glykolu a druhé na straně vody.
Instalace sond GEROtherm® probíhala pod dohledem specialistů ze společnosti Geotherm AG Düdingen, která zajistila precizní vrtání. Následně proběhlo testování každé sondy pomocí měřicího zařízení pro tlakové a průtokové zkoušky podle přísných normativů SIA 384/6. Sondy jsou napojeny do pěti sběrných šachet GEROtherm®, které jsou vybaveny plastovými kulovým uzavíracími ventily a plnicími a vypouštěcími ventily. Tímto způsobem lze každou geotermální sondu optimálně napojit do primárního okruhu a dosáhnout jejího nejlepšího výkonu.
Tento projekt představuje vzorový příklad udržitelnosti v oblasti komerčních staveb. Kromě vytápění a chlazení pomocí tepelných čerpadel země-voda je objekt koncipován jako dřevěná hybridní stavba s vlastní výrobou elektřiny. Díky tomu dosahuje výrazného snížení emisí CO2 a dlouhodobě minimalizuje náklady na provoz. Projekt BERN 131 dokazuje, že moderní technologie v kombinaci s odpovědným přístupem k energetické efektivitě mohou přinést dlouhodobé výhody jak investorům, tak uživatelům budov. Geotermie tak i nadále potvrzuje svou roli klíčového prvku udržitelné energie budoucnosti.
