Jak funguje tepelné čerpadlo?

Princip tepelného čerpadla

Tepelné čerpadlo především přesouvá tepelnou energii z prostředí s nižší teplotou na vyšší teplotní úroveň, kterou lze využít pro vytápění a přípravu teplé vody.

U systému země–voda získává teplo z půdy nebo horninového prostředí. Primární okruh předává tuto energii chladivu v tepelném čerpadle a kompresor následně zvýší jeho tlak i teplotu.

Výsledkem je systém, který může z jedné dodané jednotky elektrické energie předat do budovy několik jednotek energie tepelné. Konkrétní účinnost závisí na teplotních podmínkách, návrhu soustavy a provozním režimu.

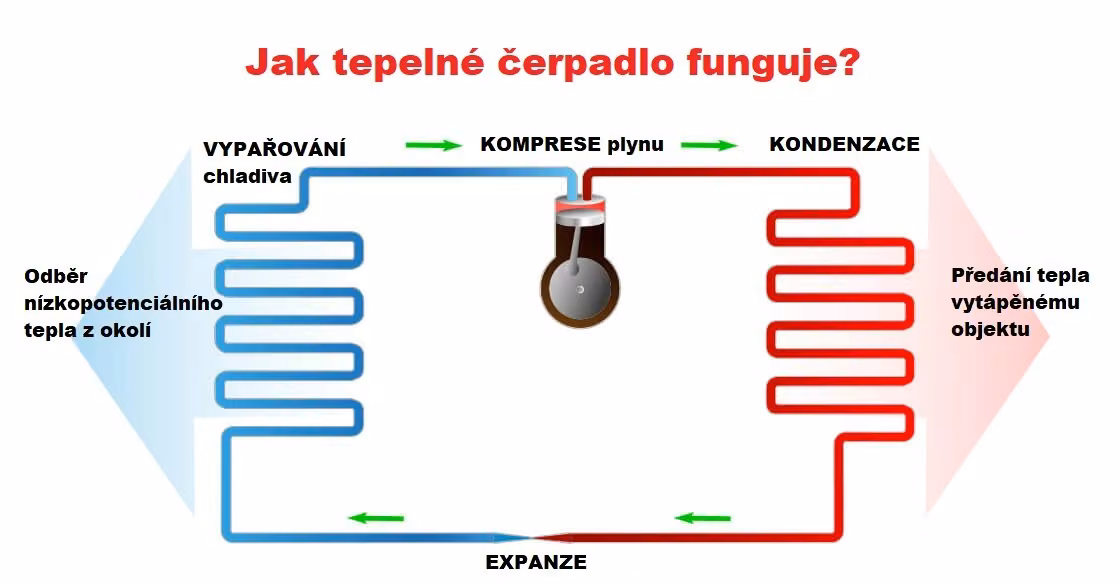

Chladivový okruh

Co se děje uvnitř tepelného čerpadla

Základní princip tvoří uzavřený chladivový okruh. Chladivo v něm opakovaně mění tlak, teplotu a skupenství, takže může přijímat teplo na nízké teplotní úrovni a následně ho předávat topnému systému budovy.

1

Výparník

Energie z primárního okruhu ohřívá chladivo. To se při nízkém tlaku odpařuje.

2

Kompresor

Elektricky poháněný kompresor stlačí páry chladiva. Zvýší se jejich tlak a současně výrazně vzroste teplota.

3

Kondenzátor

Horké chladivo předá teplo topné vodě. Při ochlazování kondenzuje zpět do kapalného stavu.

4

Expanzní ventil

Sníží tlak kapalného chladiva a tím i jeho teplotu. Chladivo je připraveno znovu přijímat teplo ve výparníku.

Zdroj nízkopotenciální energie

Odkud tepelné čerpadlo energii získává

Tepelné čerpadlo potřebuje nízkopotenciální zdroj energie. Může jím být venkovní vzduch, země nebo voda.

  • geotermální vrty nebo zemní kolektory využívají stabilní teplotní podmínky podloží
  • vzduch–voda získává energii přímo z okolního vzduchu
  • ve vhodných podmínkách lze využít i energii vody
Proč je země–voda specifická?

Podloží má během roku podstatně stabilnější teplotu než venkovní vzduch. Tepelné čerpadlo proto může pracovat ve stabilnějších provozních podmínkách.
Celoroční využití

V zimě vytápí, v létě může chladit

V zimě systém země–voda odebírá energii z podloží a převádí ji na teplo pro budovu. V létě může být tok energie obrácený a přebytečné teplo z budovy se odvádí zpět do země.

Při pasivním chlazení může být kompresor z větší části mimo provoz a chlazení zajišťuje především cirkulace mezi podložím a budovou. Tím lze dosáhnout velmi nízké spotřeby elektřiny.

Vrácené teplo současně přispívá k regeneraci horninového prostředí před další topnou sezonou.

Účinnost systému

Proč je důležitá nízká teplota topné vody

Tepelné čerpadlo pracuje nejefektivněji tehdy, když musí překonávat co nejmenší teplotní rozdíl mezi zdrojem energie a topnou soustavou.

Proto je ideální kombinací podlahové, stěnové nebo stropní vytápění, případně aktivace betonového jádra.

  • nižší teplota topné vody obvykle znamená lepší provozní účinnost
  • stabilní zdrojová teplota snižuje extrémní provozní stavy
  • správně dimenzovaný primární okruh je stejně důležitý jako samotné tepelné čerpadlo
  • výslednou účinnost ovlivňuje celý systém, nikoli pouze katalogový parametr zařízení
Provozní účinnost

COP, SCOP a co skutečně vypovídají

COP popisuje okamžitý poměr dodaného tepla k elektrickému příkonu při konkrétních provozních podmínkách.

SCOP lépe vystihuje provoz za delší období, protože zohledňuje proměnlivé podmínky během topné sezony. Ani SCOP však nenahrazuje energetickou bilanci konkrétní budovy a návrh celého systému.

Jednoduché pravidlo

Čím stabilnější je zdrojová teplota a čím nižší teplotu požaduje topná soustava, tím příznivější podmínky má tepelné čerpadlo pro efektivní provoz.
Jeden funkční celek

Tepelné čerpadlo je součást systému

Samotná jednotka není zárukou nízkých provozních nákladů. Výsledek ovlivňuje návrh zdroje, primárního okruhu, hydrauliky, akumulace, regulace i otopné a chladicí soustavy.

U země–voda je navíc důležité posuzovat vrtné pole v dlouhém časovém horizontu. U větších projektů se proto používá TRT, energetické bilance a numerické simulace dlouhodobého chování podloží.

Zdroj energie.
Tepelné čerpadlo.
Distribuce tepla a chladu.
Jeden funkční celek.
